超小型簡易粉塵除去装置　完成
2023/06/28 11:00

唐突ですが、「超小型簡易粉塵除去装置」を作りました。

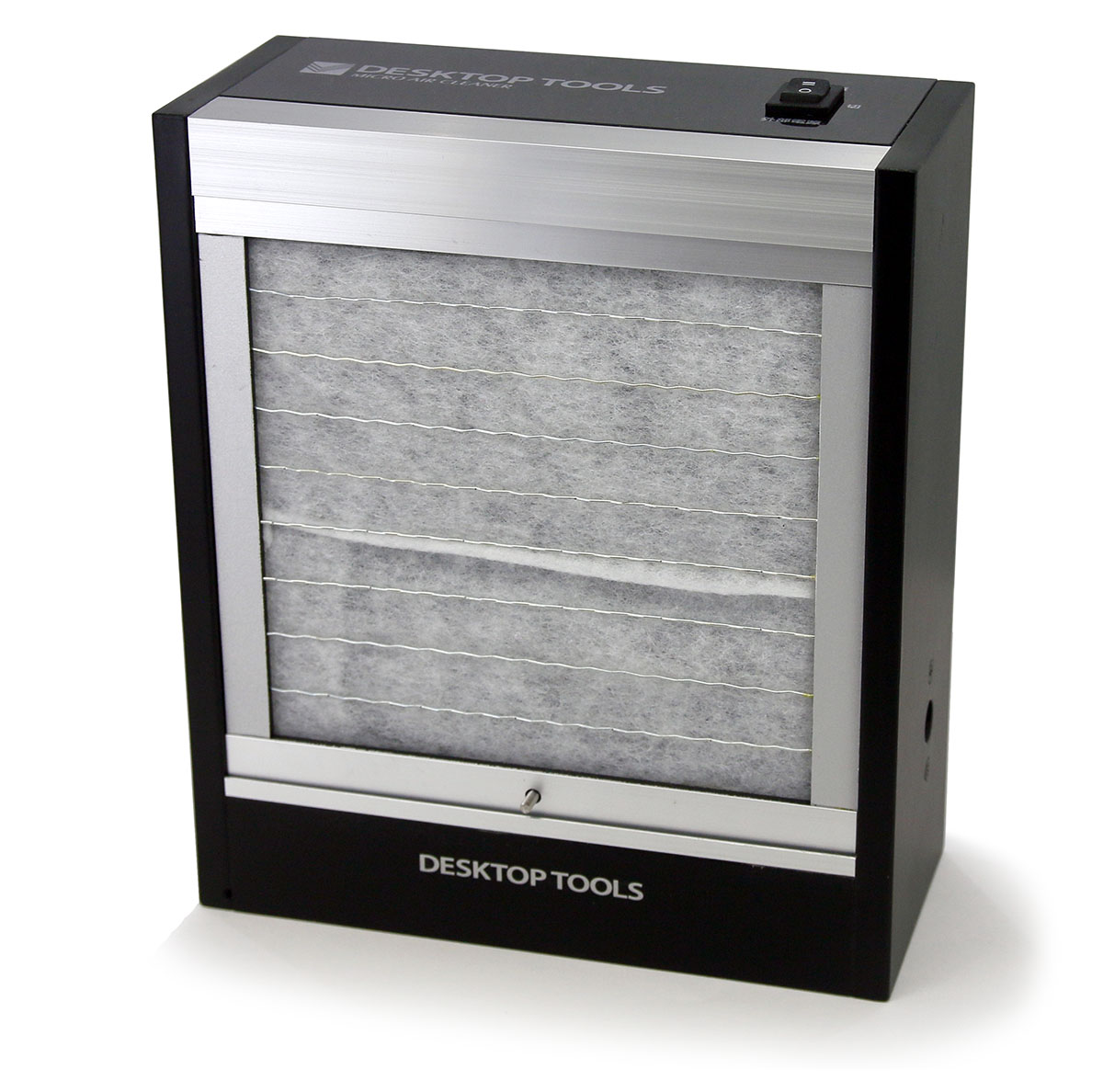

超小型簡易粉塵除去装置

以前製作した「小型粉塵除去装置」をさらにコンパクトにしたものです。

卓上グラインダーを使うと材料やディスクの削りカスが飛び散り気になったので急遽作った次第。掃除機を結合するという手もありましたが、掃除機はうるさいし長時間駆動もできないのでDCファンを使った空気清浄機が宜しかろうと判断。

製作コンセプトは「簡便」。

「小型粉塵除去装置」より簡単に作ることにした。
　
駆動系

簡易版空気清浄機ということで「小型粉塵除去装置」よりコンパクトなものを志向。「小型粉塵除去装置」で採用したDCブロアファンだと排気経路を考えなくてはならないので今回はシンプルに軸流DCファンを用いることにした。

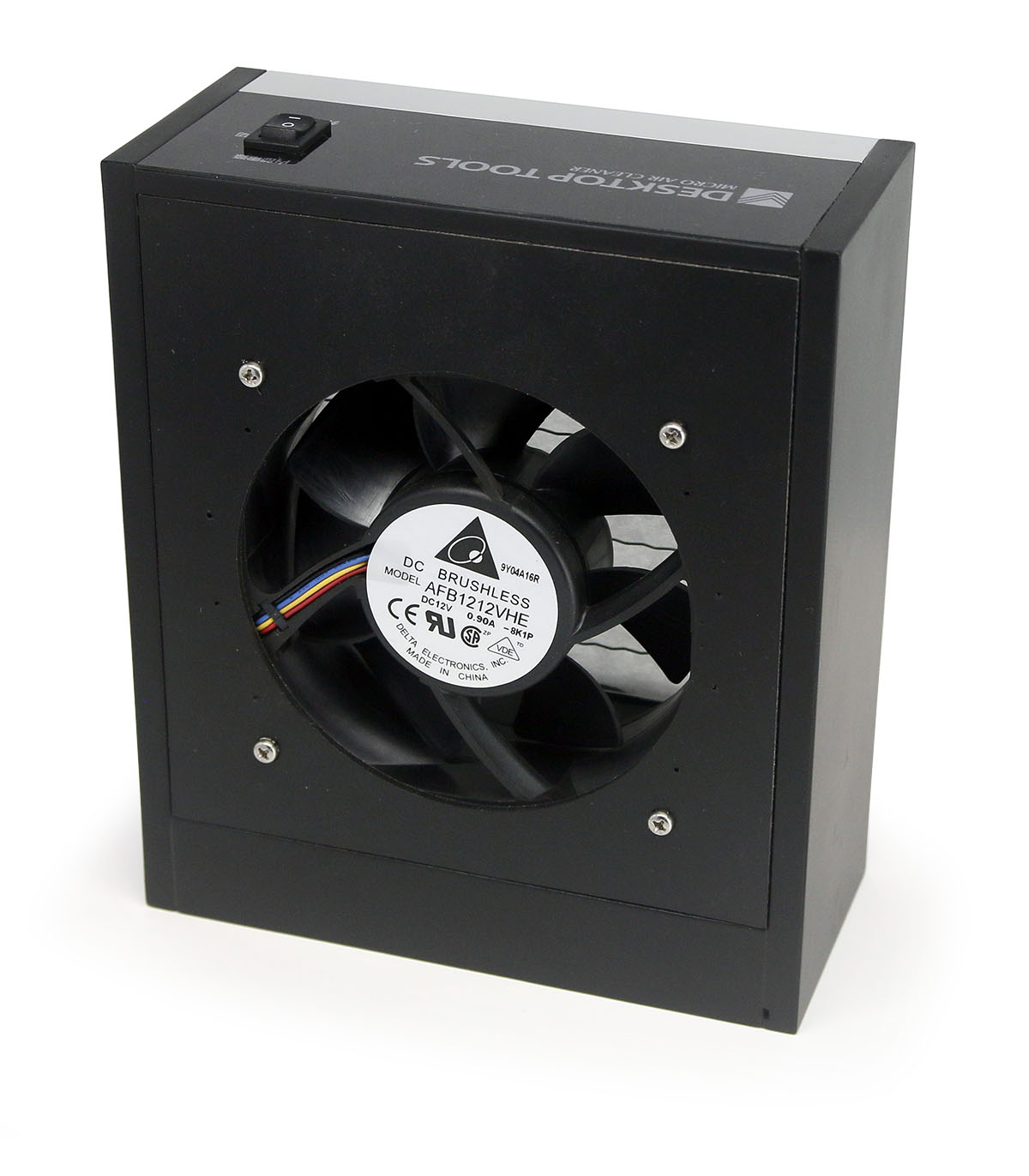

12cm角　DCファン（12V 0.9A）

前から吸い込み後方に排気。

電源は「小型粉塵除去装置」と同様、ACアダプタの外部電源とコードレスで使用できる乾電池を用いた内部電源の2Way。コードレスは非常に使い勝手が良い。
　

内部電源は底に配置した乾電池（エネループ）8本で駆動

外部電源は12V ACアダプタを接続
　

電源スイッチ
　
フィルター

フィルターは前面の不織布フィルターのみ。枚数を重ねることでフィルター性能を変更する。キャッチできない微細なものは後方に吹き飛ばす！（苦笑

フィルターは100均で売っているレンジフードフィルターを利用。設置は「小型粉塵除去装置」と同じ挟み込みカセット方式。

ただ、折りたたみ部は丁番からクリアファイルから切り出したものに両面テープを貼り付けて内側でつなげた。補強として外側にカッティングシートで結合。

100均の焼き網を利用した網も縦横から横のみの構造にして簡素な作りに。枠もアルミアングルを横のみに採用。

本体への設置も網戸のように上の溝に差し込んでから下に落とす構造にして作りを簡素にした。

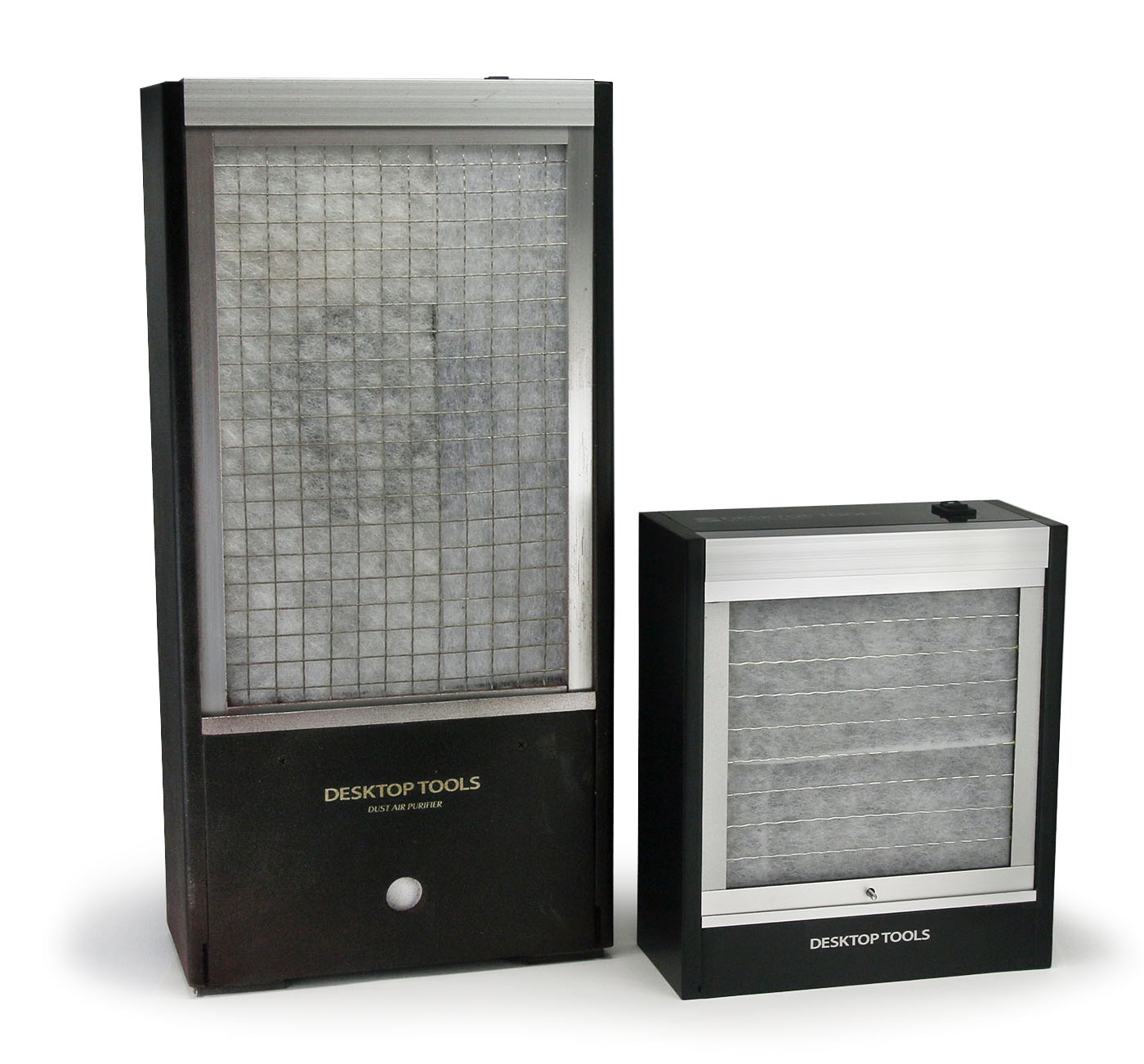

「小型粉塵除去装置」（左）との比較。

小型粉塵除去装置：W190☓D98☓H400（突起物除く）
超小型簡易粉塵除去装置：W180×D80×H210（突起物除く）

●仕様
電　　源：DC12V
消費電力：7.2W
最大静圧：104.6Pa
最大風量：3.64m3/min
寸　　法：W180☓D80☓H210（突起物除く）
質　　量：3.2kg

●使用材料
・MDFボード（9mm厚）
・MDFボード（5.5mm厚）
・MDFボード（4mm厚）
・アルミ複合板
・アルミ材
・透明塩ビ板（1mm厚）
・DCファン 12cm角　12V 0.9A DELTA AFB1212VHE
・電池ボックス（単三☓8）
・ロッカースイッチ
・DCジャック
・焼網
・超強力マグネット
・クリアデカール

●使用工具
・スライド丸ノコ　日立工機 C6RSHC
・テーブルソー　プロクソン 28006改
・テーブルソー　プロクソン 28070改
・卓上ボール盤　レクソン DR2250R改
・自作トリマーテーブル　TT350
・ドリルドライバ　日立工機 DS10DAL
・ドリルドライバ　日立工機 DS10DFL
・ホットガン　リョービ HAG-1551
・ニッパー
・ワイヤーストリッパー　エンジニア　PA-06
・ヤスリ
・+ドライバー#2
・ハサミ
・彫刻刀
・ノギス　ミツトヨ CD-15PSX
・コンベックス　タジマ Gロック-13

・木工用接着剤　コニシ　ボンド木工用速乾
・万能接着剤　モノタロウ　もっとくっつけ太郎
・両面テープ
・墨汁
・油性ニス（ブラック）　ワシン
・油性ラッカースプレー（つや消しクリア）
・水性スプレー（ブラック）

・パソコン　MacPro
・バソコン　iBook
・プリンタ　MD-5500

●総　評
「ボール盤 SDP-300V 大改造計画」と「14インチ小径折り畳み自転車 DOVE eva」計画で作ったアルミ製オリジナルパーツの研磨に卓上グラインダーを使ってみたら結構削りカスが出たので、「何か対策をしなければ」と思い急遽作った次第。

あくまで簡易型なので多くは望みません。ただ、粉塵の85％はキャッチできると思うので有効と考える。
「小型粉塵除去装置」も使い勝手良いけど、コイツも使えそうだ。市販の空気清浄機より吸引力が強いのでDIYをやってる人は健康のためにも作って損は無いと思う。
ハンダ作業時にも吸煙器として使えるし、夏場はフィルターを取り外して表裏逆に置けば扇風機としても活用可能だ。

[7回]
PR
京セラ　両頭グラインダー TG-151 プチ改良
2023/04/26 01:29

京セラから防振機能が付いた新型両頭グラインダーが発売されました！

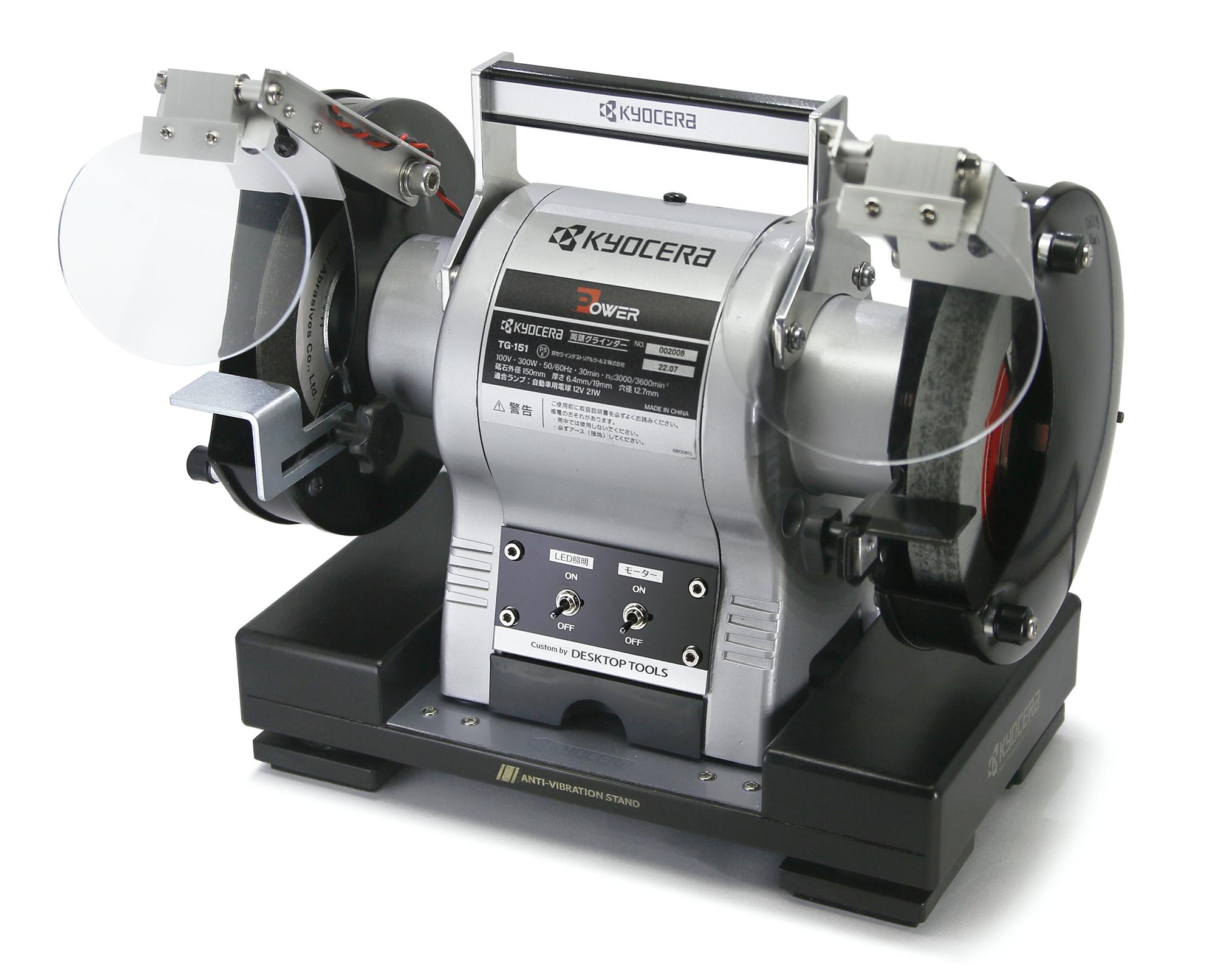

京セラ　新型両頭グラインダー TG-152

…とういのは冗談で、現行機 TG-151 をプチ改良したものです。
　
　
名づけて、TG-151改。
　

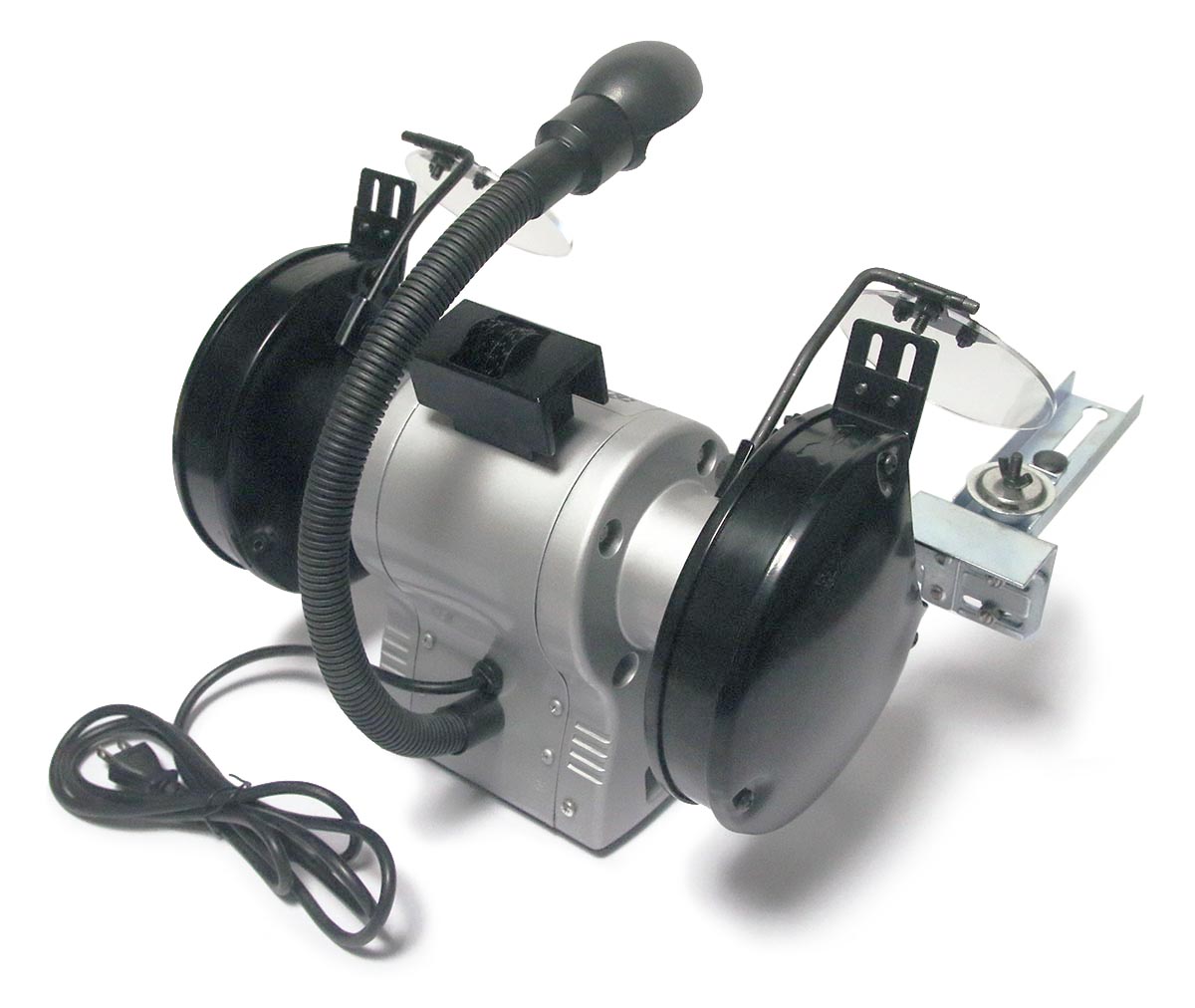

ちなみに、デフォルトの京セラ両頭グラインダー TG-151↓

素のTG-151をフツーのスライムだとしたら、TG-151改はキングスライムって感じですね。なんかちょっとだけ強そう。（笑

ぶっちゃけ、大した改良ではありません。施した改良点は3つ。

1．防振台の設置
 2．運搬ハンドルの装備
 3．照明のLED化
 4．その他

１●防振台の設置

静かなインダクションモーターを使っている卓上グラインダーですが、超精密にでも作られていない限り振動は発生します。本機も多分にもれず振動が発生。作業台を伝わって床にも振動が感じられる…。これじゃマズいと思い防振機構を考えた。

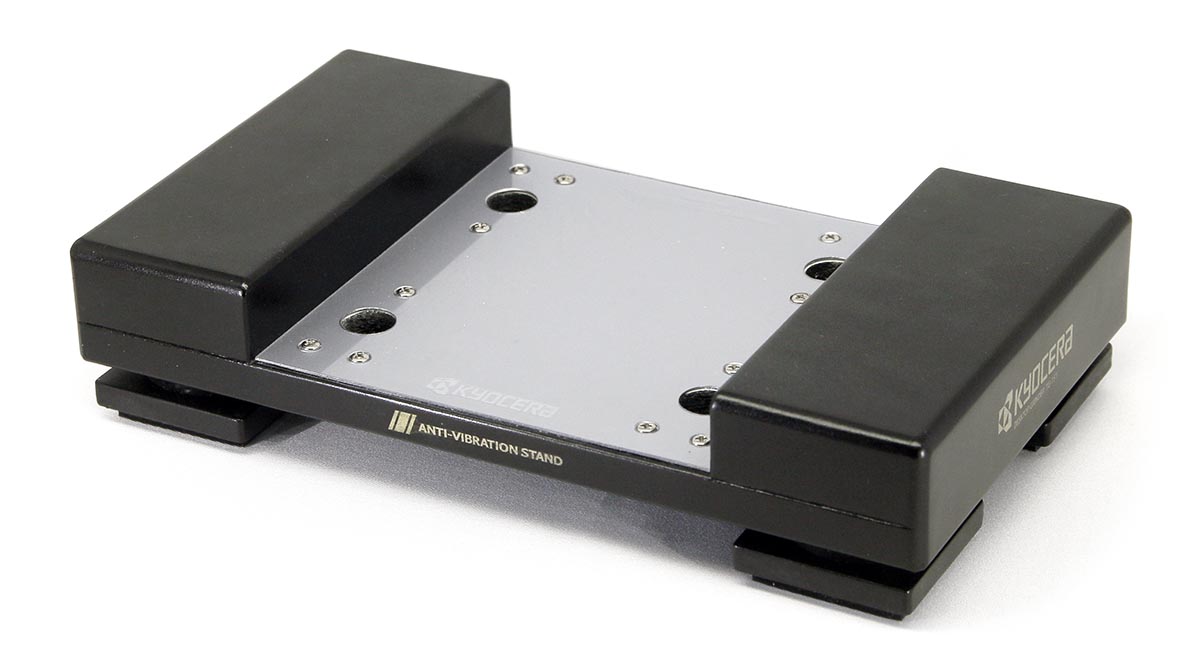

未装着状態の防振台

デフォルトでは小さいゴム足が4つ付いているだけだったので大幅強化。小さいゴム足4つを取っ払って「防振ゴム（VD1-1520M4）」に換装。
　

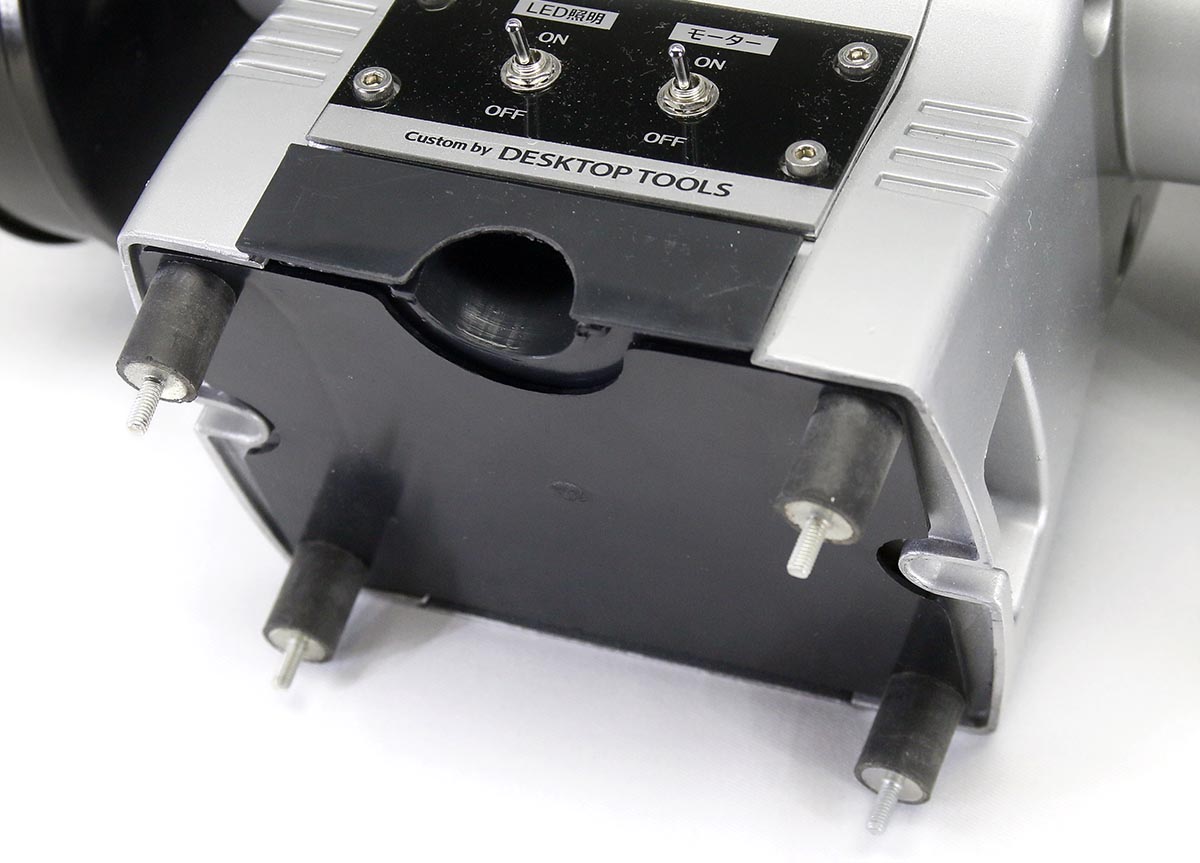

ゴム足を防振ゴムに換装
　
さらに太い直径46mmのあらら特製シリコンゴムを装着。

あらら特製シリコンゴム。高さがあるので上下振動にも対応。
　

理想はこんな感じ。
　
ゴム足は極力四隅に配置して安定性を出し、作業性が悪くならないよう低床設計にした。

防振台本体にはパーチクルボードを使用。振動エネルギーを重いパーチクルボードで吸収させる。同じエネルギーなら軽い物より重い物の方が動かないからね。

防振台により振動を100％吸収！…と言いたいところですが、完全防振は叶わず…。感覚的に7割減ってところでしょうか。フツーの扇風機を「強」で稼働させたくらいの振動。

まぁ、日中での作業であれば迷惑にはならないレベル、かな。
　
　
２●運搬ハンドルの装備

部屋が狭いため卓上グラインダーも作業台に常置できません。使う時だけ作業台に乗せるという工程になるため運搬ハンドルの存在はとてつもなくデカい。でも、京セラもマキタも付いてないんですよね。三流メーカーの物には付いてるのに…

新興製作所　SHG-150Ｎ

んじゃ、自分で付けるしかなかばい！　ということで運搬ハンドルを作ってみました。

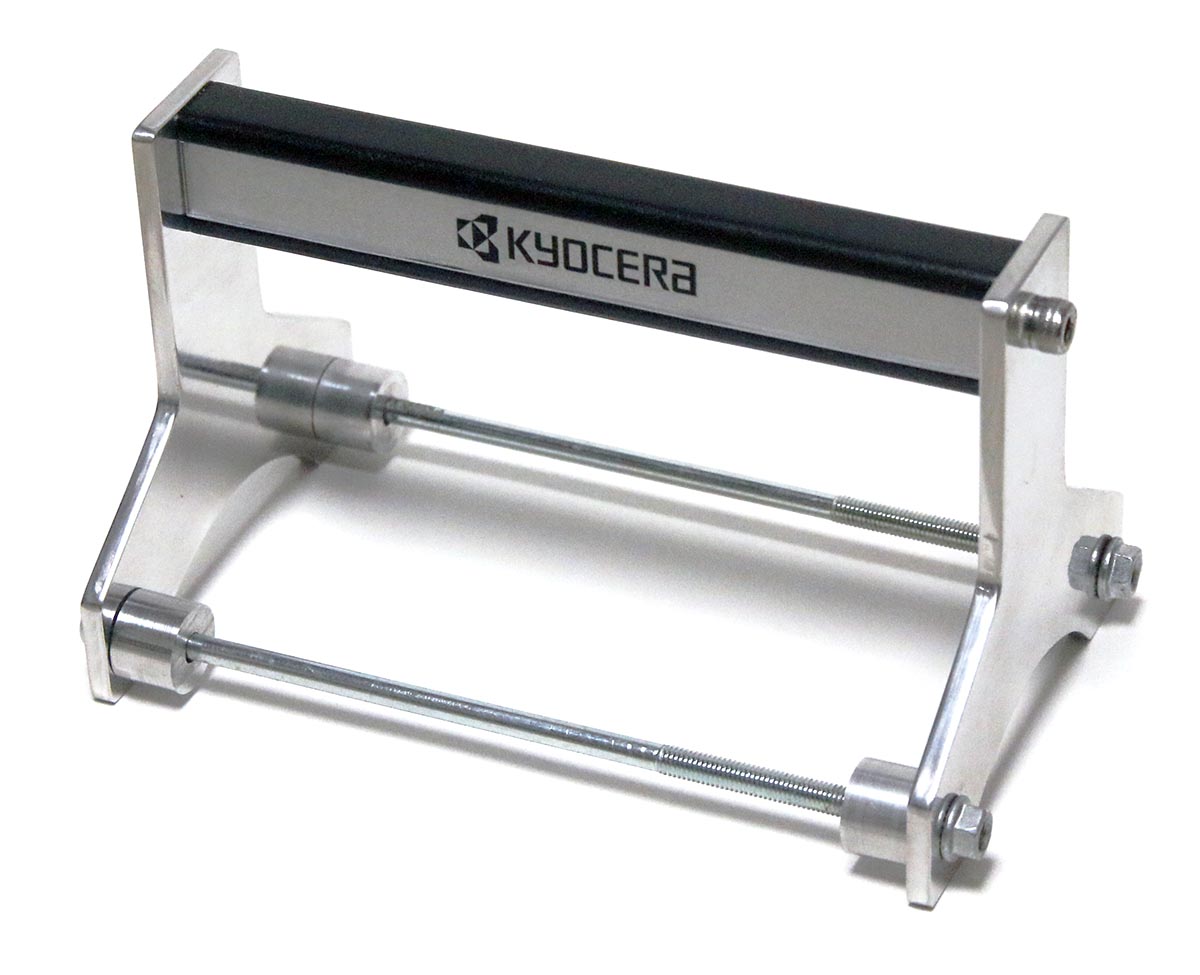

未装着状態の運搬ハンドル

アルミ構成の作りにしたので剛性バッチリ。両端のアルミプレートは4mm厚。ハンドル部分は芯に10mmのアルミ角棒をセレクト。MDFボードとアクリル板を接着して手触りを良くした。

ハンドル部のパーツ

本体に取り付ける長ネジは130mmの物から150mmの物に交換。
スマートかつ強度も申し分ない工作になったと思う。

ちなみに、TG-151の前モデル・TG-150には運搬ハンドルが付いてました。どうして改悪した、リョービさん。
　
　
３●照明のLED化

TG-151には標準で照明は付いていたけれど、物理的にもセッティング的にも鬱陶しかったのでマキタタイプに改造することにした。

フレキシブルアームがちょっと鬱陶しい標準の照明。運搬ハンドルの邪魔にもなるので撤去。

マキタの卓上グラインダー「GB602W」は左右両方のディクスに個別にライトが備わっているのでTG-151のように1つしか無いライトをイチイチ向ける必要がないのだ。

マキタ卓上グラインダ GB602W

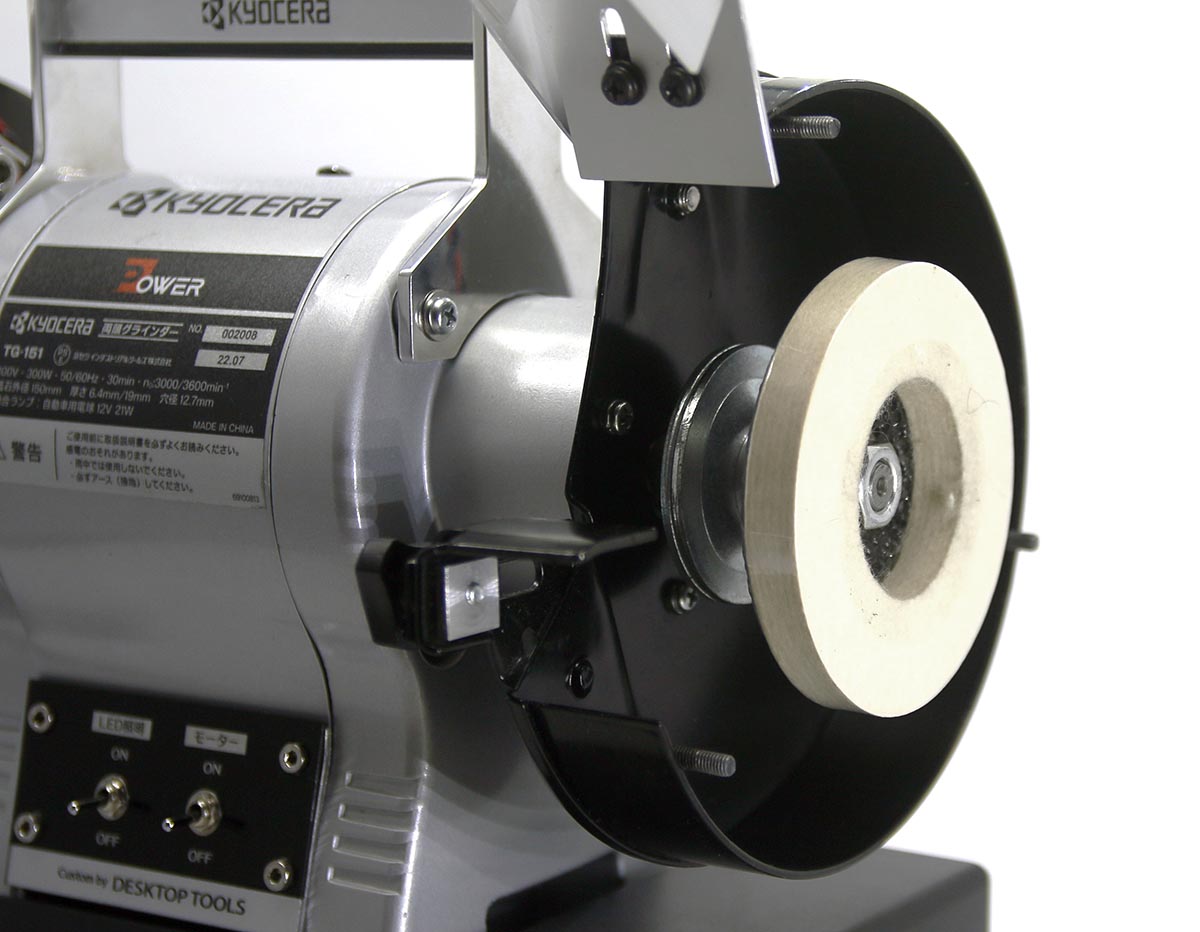

TG-151改に取り付けるLED照明ユニット。

アイシールドと一体にしたLED照明

邪魔にならないようコンパクトに設計。

標準のライトは12Vの電球だったので12Vで光るパワーLEDを買ったのだけど、購入してから気づいた。「標準の12Vってもしかしたら交流電源なんじゃね？」
テスターで確かめてみたらやっぱり交流だった…。直流だったらLED使ってましたよね。

整流ダイオードをかまして無理やり直流にしてみたけど、やっぱり高速点滅して使えたもんじゃない…。ブリッジダイオードにすりゃいいのかもしれないが、手元にあった小型の12V ACアダプターを内蔵させて電源にした。

内部。左上の黒い物体がACアダプタ。

初めから交流12Vとわかっていれば他に合理的な手段もあったんだけど。

本体との接続はメンテナンス性を考えて取り外しが容易なDCジャック。

ホントはL字型のプラグにしたかったんだけど…。未練ばかりだね。（汗

LED照明の電源スイッチはモーターと分離。モーターを止めてもライトは点いたままにできるので材料の状態が確認でき作業性が上がる。スイッチは操作性に優れたトグルスイッチ。

電源スイッチ。1本の指で同時操作も可能。
　

ライトは必ず付けるべき。
　
　
４●その他
アイシールド
標準のアイシールドはアクリル板の上げ下げがイマイチスムーズではないので、LED照明ユニットと一体にする方針もあり新造することにした。

剛性を持たせるためにアルミアングル材をアームに採用。アイシールドの取り付けボルトにはバネワッシャを2つ組み込みテンションがかかるようにする。
　

スムーズで固定力もあるアイシールドになった。
　
アクリル板も四角い物を新造しようと思っていたが、ゴミを出すのも何なので付属の楕円アクリル板を流用することにした。
　
100mmディスク装着
150mmのフェルトディスクって結構高価なので、100均で売っているディスクグラインダー用の100mmディスクも使えるように工夫してみた。100均で売っていても売価は200円だけど。

ディスクグラインダー用100mmディスク装着の図

ディスクと本体の間に自作のアダプターを挟んで幅を調整。

アダプタを挟み込むことでナットの露出をなくす。

アルミ製自作アダプタ

アダプタは自作卓上トリマーテーブルとボール盤を用いて製作。フライス盤の真似事ができる自作卓上トリマーテーブルはナカナカ使えるヤツだ。
デザイン
本体がシルバーとブラック配色だったのでそれに倣ってシルバー/ブラックに着色。

違和感のない配色。
　
KYOCERAロゴのデカールをMD-5500で制作して貼付。ロゴがあると本物感が出ます。

　
■使用材料
・20mm厚パーチクルボード
・15mm厚パーチクルボード
・9mm厚MDFボード
・5.5mm厚MDFボード
・2.5mm厚MDFボード
・2mm厚透明アクリル板
・1mm厚透明塩ビ板
・3.2mm厚鋼平板
・各種アルミ材
・パワーLED
・12V ACアダプタ
・セメント抵抗
・トグルスイッチ
・DCプラグ
・DCジャック
・各種ネジ/ナット
・防振ナット
・3mm厚ゴム板
　
　
■使用工具
・スライド丸ノコ　日立工機 C6RSHC
・テーブルソー　14式中型自作テーブルソー
・テーブルソー　プロクソンスーパーサーキュラソウテーブル28070 改
・テーブルソー　プロクソンミニサーキュラソウテーブル28006 改
・トリマーテーブル
・卓上ボール盤　レクソン DP2250R
・ドリルドライバ　日立工機 DS10DAL
・ドリルドライバ　日立工機 DS10DFL
・インパクトドライバ　日立工機 WH14DDL
・ホットガン　リョービ HAG-1551
・ハンダコテ　goot PX-201
・＋ドライバー　#0、#1、#2
・ワイヤーストリッパー　エンジニア　PA-06
・ハンダコテ　good
・ピンバイス
・彫刻刀
・鉄工用ノコギリ
・鉄工用ヤスリ
・木工用ヤスリ
・ペーパーヤスリ
・六角レンチ
・レンチ
・各種クランプ
・ノギス　ミツトヨ CD-15PSX
・コンベックス　タジマ Gロック-13

・木工用ボンド
・万能ボンド　ボンドウルトラ多用途S･U（クリヤー）120ml
・ボンド G17 速乾強力 170ml
・両面テープ
・墨汁
・塗料　油性ニス
・塗料　ラッカー

・パソコン　Apple Mac Pro
・パソコン　Apple iBook G3
・プリンタ　ALPS MD-5500
　
総評

以前から欲しいと思っていた卓上グラインダー。実は運搬ハンドルが付いたＳ社の製品を購入したことはあるのですが、振動が酷過ぎてすぐ処分してしまったのです。それでしばらく卓上グラインダー熱も冷めていたところ…、やっぱり欲しい！と物欲が復活。三流メーカーには懲りたのでリョービ（現・京セラ）かマキタの製品で検討。で、コスパに優れる京セラをチョイス。ホントに自分はマキタとは縁が無いなぁ。（苦笑

TG-151も振動は発生したけど三流メーカー品に比べればまったく許容範囲。ただ、やはりご近所迷惑になるようなマネは極力避けたいので防振を施した次第。そして使い勝手向上のための運搬ハンドル。ついでにLED照明って感じですね。

スマートに仕上がってまぁまぁじゃないでしょーか。これでアルミ材をバリバリ研磨できる。
放置しているSDP-300Vの大改造もいい加減完成させないと。

なお、メーカーは改造を認めていません。改造する場合は自己責任で行ってください。
　

[2回]
自作ハンドルロック
2023/03/28 15:13

クルマの盗難防止のため、ハンドルロックを自作しました。

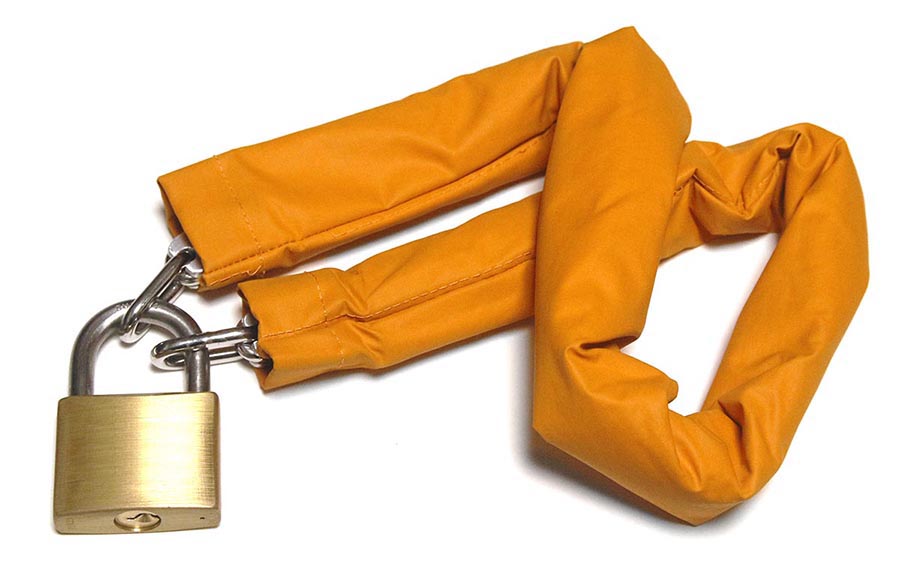

自作ハンドルロック

ご存知の通り、ハンドルロックは色々なメーカーから様々な製品が市販されています。それなのに何故わざわざ自作したかというと、市販品は大きくかさばって収納性が悪い。下手をするとクルマにキズがつく、金ノコで簡単に破壊できる、質の悪いものはカギが回らず解錠できなくなる、等の不満点があったから。
まぁ、あとモノ作りが好きだから。（笑

　
購入したパーツはステンレスチェーンと南京錠、それとキズつき防止のための布生地。布生地は汚れにくい撥水生地。さらにクッション性を持たせるため100均で買ったフードレンジフィルターを生地に詰めた。

南京錠とステンレスチェーン

南京錠は最初45mmのものを買ったけど、キツくて使いにくかったため50mmのものに買い換えた。

チェーンは金ノコで丁度良い長さにブッた切る。

ハンドルロック本体と収納袋

装着状態。リムではなくスポーク部に引っ掛けるのがミソ。

ステアリングにガッチリ固定するタイプの市販品は金ノコで切りやすいんですよね。それに比べ本品はジャラジャラしていて力を入れづらくて切りにくい。

収納袋をシフトレバーに被せることでキズつきを防ぎ、構造を隠す役割も持たせる。また、チェーンを切断してもシフトレバー操作が困難。

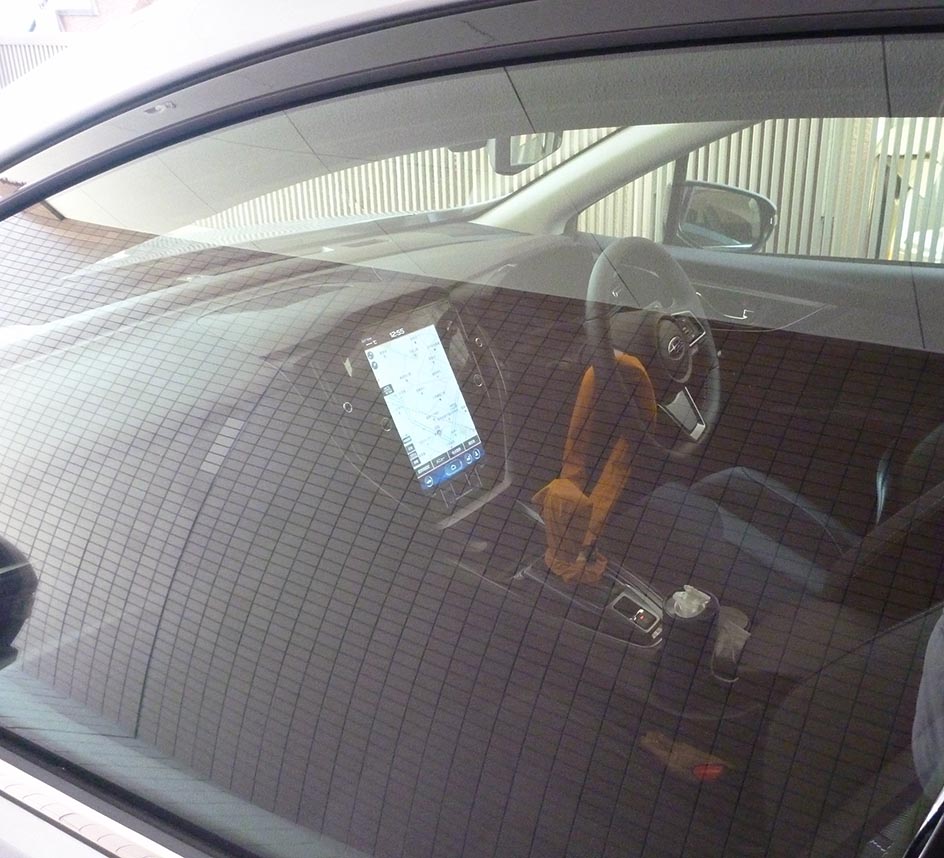

車外から見たハンドルロック

キズつき防止の布生地は目立つようにオレンジ色を採用。
本気で破壊しようとすれば防ぎようは無いですが、破壊するにはそれなりの時間と道具が必要。防犯で重要な事は犯人に盗む気を起こさせないことなので、ホイールにはホイールロックナット、ナンバープレートの固定ボルトにも特殊ボルトを採用して、盗難対策をしているってことをアピール。他にも対策をしているのではないかと思わせる。

収納袋にハンドルロック本体を収納した状態。収納時もキズつきにくい構造。コンパクト。

材料費は約3,000円。コスパも良いです。完全オリジナル構造なので初見となる犯人も躊躇することでしょう。

コンプリートカーでもないレヴォーグが盗難の対象になる確率はかなり低いと思っているので用心しすぎと言えなくもないかもしれません。ただまぁ、用心することに越したことはないし、防犯意識の高さを示しておけば車上荒し対策にもなるだろうからやっておいて損はないでしょう。

　
ロックナットを付けてない高級車を見かけることもよくあるけど、あれはちょっと不用心だと思う。

[2回]
23式大型卓上塗装ブース計画
2023/03/18 13:30

先日製作した「23式自作塗装ブース」のイージーな使用感、室内排気機能は我ながらとても魅力的なので、自分用にDIY用途にも使える仕様を考えてみることにしました。

サイズは大きい物にも対応できるようにしつつも、収納性も考慮して吸い込み口はW750×H450ほど。本体奥行は250mm以下。パワーユニットは23式自作塗装ブースにも使用した超強力DCブロアファンを3基。補機に11式改に採用した90mm角DCファン1基。

基本構造は「23式自作塗装ブース」。
ボツったアイディア、「DCブロアファン底面配置」を再考してる。

[0回]

2023/03/15 11:23

東京東部の各ホームセンター工作室加工料金とレンタル工具料金。

・島忠平井店の情報を更新しました。（2023.1.13）
・コーナンドイト南砂店の情報を更新しました。（2022.10.16）
・ケーヨーD2 三郷鷹野店の情報を更新しました。（2022.8.22）
・ロイヤルホームセンター戸田公園を追加しました。（2022.6.27）
・コーナンドイト西新井店の情報を更新しました。（2020.12.22）

店舗名のないポイントはまだ行ったことのないショップです。

■各店舗品揃えレベル（10点満点）

● コーナン
店　舗	工作室	客工作室	R工具	ネジ	品揃え
江戸川中央店	△	△	△	−	■■■■■　5点
足立竹ノ塚店	△	◯	−	◯	■■■■■■■　7点
足立扇店	△	◯	△	△	■■■■■■■　7点
ドイト西新井店	◯	◯	△	△	■■■■■■■　7点
ドイト南砂店	△	◯	△	△	■■■■■■■　7点
ドイト戸田店	△	△	△	◯	■■■■■■■　7点
ドイト東向島店	−	−	△	−	■■■　3点
● 島忠
店　舗	工作室	客工作室	R工具	ネジ	品揃え
ホームズ葛西店	◯	◎	◯	◎	■■■■■■■　7点
ホームズ平井店	◯	◯	◯	−	■■■■■■　6点
ホームズ足立小台店	◯	−	◯	−	■■■■■■　6点
大谷田店	△	−	−	−	■■■■■　5点
江東猿江店	△	−	−		■■■■■　5点
八潮店	△	−	−	−	■■■■■　5点
ホームズ三郷中央店	△	−	−	−	■■■■　4点
ホームズ草加舎人店	◯	◎	◎	◎	■■■■■■■■　8点
ホームズ北赤羽店	◯	◯	◯	◎	■■■■■■■　7点
● ビバホーム
店　舗	工作室	客工作室	R工具	ネジ	品揃え
豊洲店	◎	−	◎	◎	■■■■■■■■■　9点
三郷店	◎	−	◎	◎	■■■■■■■■■　9点
神明店	△	−	◯	−	■■■■■■■　7点
奥戸街道店	△	−	−	−	■■■■■　5点
板橋小豆沢店	△	−	−	−	■■■■　4点
板橋前野店	◎	−	◯	−	■■■■■■■　7点
豊島5丁目店	◯	−	◯	−	■■■■■■■　7点
● ケーヨーD2
店　舗	工作室	客工作室	R工具	ネジ	品揃え
新浦安店	△	◯	◯	◯	■■■■■■　6点
三郷鷹野店	△	−	−	−	■■■■　4点
鹿浜店	−	−	−	−	■■■　3点
東十条店	△	−	−	−	■■■　3点
● ロイヤルホームセンター
店　舗	工作室	客工作室	R工具	ネジ	品揃え
南千住店	◯	◎有料	◯	◯	■■■■■■■■　8点
足立鹿浜店	◯	◎有料	◎	◯	■■■■■■■■　8点
戸田公園店	◯	◎有料	◎	◯	■■■■■■■■　8点
● コメリ
店　舗	工作室	客工作室	R工具	ネジ	品揃え
戸田氷川店	？	−	−	−	■■■■■　5点
● オリンピック
店　舗	工作室	客工作室	R工具	ネジ	品揃え
熊野前店	△	−	−	−	■■■■■　5点
保木間店	◯	−	−	−	■■■■■■　6点
志村坂下店	◯	−	−	−	■■■■■■■　7点
立石店	◯	−	−	−	■■■■■■■　7点
墨田文花店	◯	−	−	−	■■■■■■　6点
● ユニディ
店　舗	工作室	客工作室	R工具	ネジ	品揃え
千鳥町店	◯	◯	◯	◯	■■■■■■■　7点
大谷田店	−	−	−	−	■■■■　4点

・「工作室」は店のスタッフによる工作。「客工作室」は客が作業できる工作室。
　「R工具」はレンタル工具。
・「工作室」「客工作室」ともに塗装作業は原則的に対応していません。（カインズは塗装可店舗有り）
・「ネジ」はネジ・ボルト・ナット単品販売あり。
※情報に誤りがあったとしても一切責任は負わないものとします。

コーナン

　http://www.hc-kohnan.com/

　コーナンは「コーナンアプリ」を入れておくと「木材カット無料」等のクーポンが利用できるようになります。

クーポンを利用すれば10カットまで無料！

■コーナン江戸川中央店
江戸川区中央 3丁目3番5号

最低限のカットのみ。ミリ単位のカット不可！

工作機械はパネルソーだけ。2Fの木材売り場で購入して1Fの工房で切ってもらいます。

一応「セルフ工房」なるものもあります。

■コーナン足立竹ノ塚店
足立区西保木間 2丁目1番24号

2019.4.5 現在

トラック貸し出しサービス有り。（90分無料）

■コーナン足立扇店
東京都足立区扇三丁目14番10号

一般向けのホームセンター店舗と業者向けのPRO店舗が併存している。
一般向けのホームセンター店舗（2F）は木材カットのみ。業者向けのPRO店舗では金属カットにも対応。

2020.8.25 現在

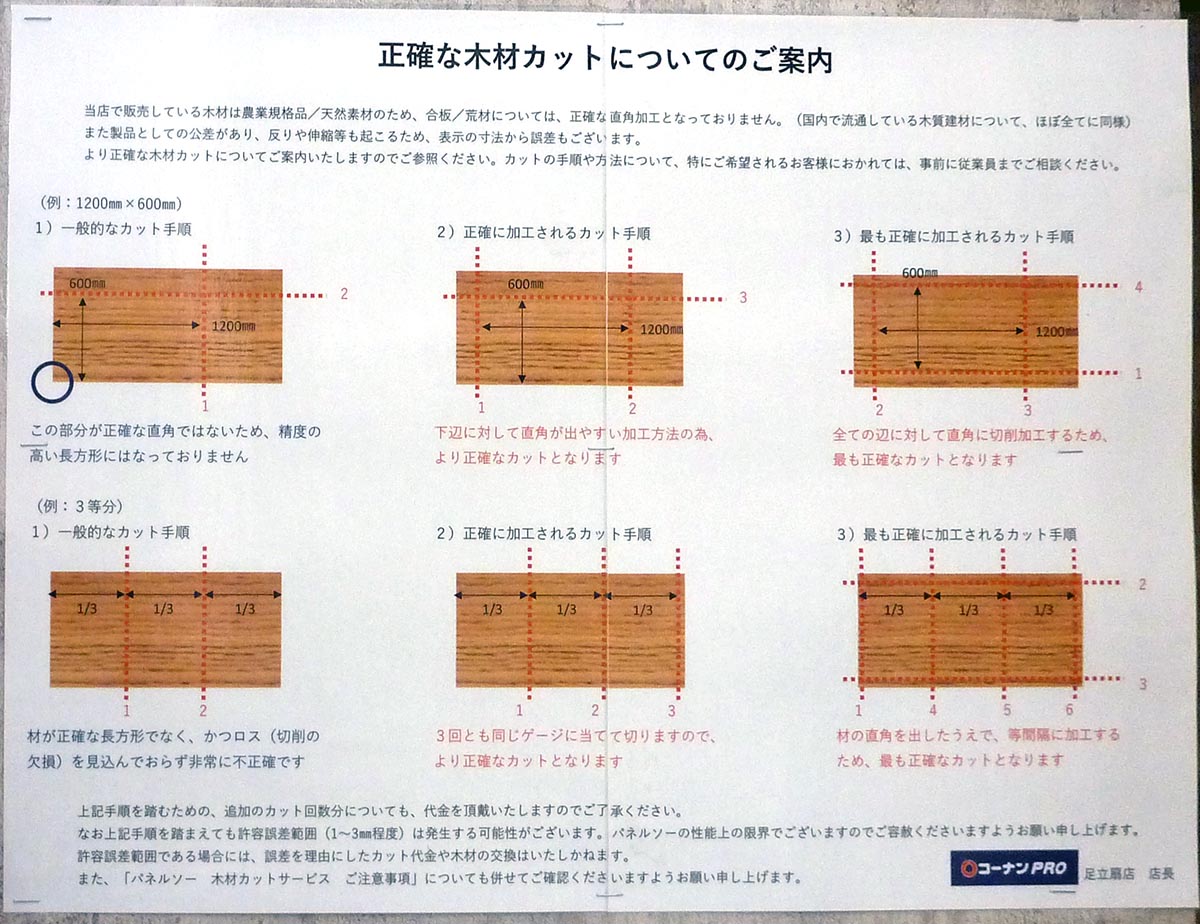

→正確な木材カットについてのご案内

客向け工作スペース（利用無料）。無料貸し出しの工具はちょっとあります。

→工作スペース
→ご利用に際しての注意事項
→備え付け工具1
→備え付け工具2

→レンタル工具

つづきはコチラ

[0回]

カラーコーンのカスタム
2022/12/29 16:38

車庫の入り口によく自転車を駐輪されて困ってた。

新車に買い換えたことだし、カラーコーンを置くことにしたのだけど、ただ置いただけでは鈍い人には通じない。

それで、万人にわかるようにカスタムすることにしました。

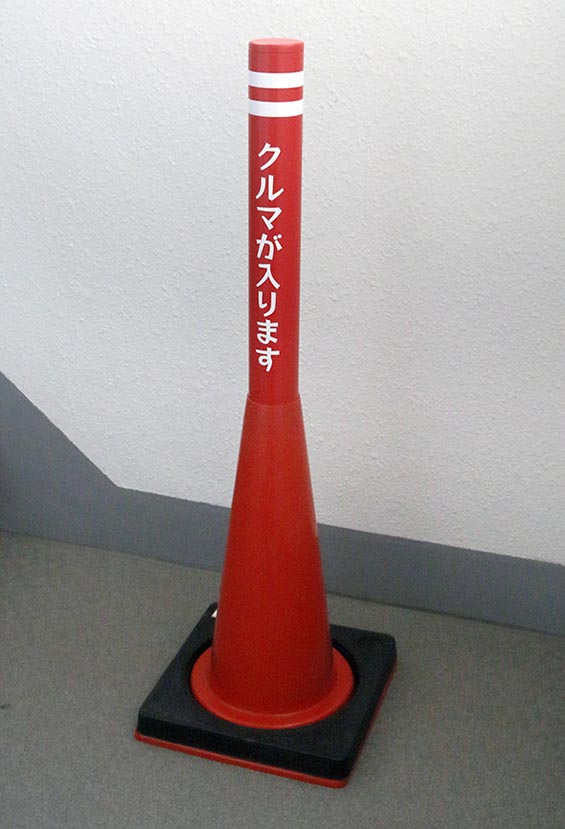

標準カスタム（裏）カスタム（表）
小型カラーコーンの上に筒を載せてサインを貼付。
標準だと高さ450mm。筒を含めて862mm。

筒は水道管に使われる塩ビ管を赤く着色。文字はカッティングシート。筒の上のフタはMDFで製作。
書体はちょっとくだけた感じのものをチョイス。モリサワのタカハンド。
駐輪禁止にするつもりはないので「駐輪注意」。

カッティングマシン

塗装の赤はちょっとオレンジ寄りの赤。アサヒペンの「クリエイティブカラースプレー 300ML 63ファイヤーレッド」を購入。ナカナカこの色売ってないんだよね。

ホームセンターで売っていてもおかしくないレベルに仕上がったと思う。

[0回]
サーキュレーター　プチ改造
2022/06/25 23:25

サーキュレーターに押しボタンを取り付けるプチ改造を実施しました。

サーキュレーターはアイリスオーヤマの「PCF-HD15N-W」。

アイリスオーヤマサーキュレーター PCF-HD15N-W
2,480円　送料無料（2022.6.25 現在）

首振り機能もタイマー機能も無い最廉価機。なれど風量十分、動作音も静かなのでかなり満足度の高い商品。就寝中、静音モードで脚に風を当ててます。クーラーの冷風はあまり好きくない。

床に置いて使っているので電源ON/OFF操作を足でやっているのですが、ダイヤル式なのでちょっとやりにくい。

そこでオルタネートの押しボタンを追加することにしました。

ダイヤルの近くに押しボタンを取り付ける。

押しボタンは秋月電子で「PS21A-2」を調達。

PS21A-2

底のフタを開けて内部を確認。丸い部分があったのでそこに取り付けることにしました。

ステップドリルでφ12mmの取り付け穴をあける。

φ12mmの穴。

内部配線

押ボタンスイッチ取り付け完了。

プチ改造PCF-HD15N-W

作業時間は30分程度。これで足でも簡単に電源ON/OFFできる。
ちなみに、振動が床に伝わらないよう底にクッション隙間テープを貼っている。

[1回]
RYOBI グラインダー CG-11　改良計画
2021/12/04 16:03

RYOBIブランドの刃研ぎグラインダー「CG-11」を改良しました。

RYOBI　刃研ぎグラインダー　CG-11改

　京セラの「CG-11」は「刃研ぎグラインダー」との名称ですが、フツーのグラインダーとしても使用可。一般的なディスクグラインダーではなくコイツをチョイスした理由は「低回転型（7,000min-1）」ということと「軽量（0.97kg）」であるという点。ディスクグラインダーを使ったことのある人ならわかると思いますが、持つ所が結構太く、振動もあるので重量のあるタイプは使っていて苦痛なんですよね。通常のディスクグラインダーは回転数11,000min-1、質量1.5kgです。

京セラ　刃研ぎグラインダー「CG-11」内容物

　回転数が速いとうるさいし、削れ過ぎて微妙な加工が難しい。まぁ、自分はスピードコントローラーを接続して使うので速度調整はできるんですけど。

改良点は次の3点。

・補助ハンドルの設置
 ・ロックナットの変更
 ・スパナの改良


■補助ハンドルの設置

　ガッツリ使う場合に力を入れやすい補助ハンドル。CG-11は補助ハンドルを付けられる作りにはなっていないので取り付け部を取り付けた。

通常の補助ハンドル付きディスクグラインダー

補助ハンドル取り付けパーツ。

3mm厚のアルミアングルで作製。補助ハンドル取り付け穴は8mmのタップでネジ穴を作る。

パーツをディスクカバーに挟んで本体に取り付ける。

取り付けた状態。

補助ハンドル

　補助ハンドルはマキタの「グリップ 36 コンプリート 152490-4」。220円。

補助ハンドルを装着した状態。

　これでガッツリ作業ができる。
　なお、振動する電動工具はレイノー現象等の振動障害を引き起こす要因となるので長時間、長期間の使用は注意が必要。

■ロックナットの変更

　デフォルトの取り付けナットは2穴。これだとスパナの角度が1つに固定されて回しにくいので4穴のものに換装する。

デフォルトのロックナット（左）と換装した4穴（右）。

換装した4穴ロックナット。

ロックナットは4穴にすると幸せになれる。

■スパナの改良

　付属のスパナは短く薄いので力が入れにくくとても使いにくい。トリマーの付属スパナのように改良します。

付属カニ目スパナ

柄を取り付ける。

　3mm厚アルミ複合板で柄を50mm延長し、4mm厚MDFボードでサンドイッチ。

万能強力接着剤　コニシ「ボンドウルトラ多用途S・U クリヤー」で接着。

卓上スライド丸ノコでキレイに切り揃える。

角はトリマーテーブルでラウンド処理。

引っ掛け穴もあけていい感じになりました。

油性ニスでブラック塗装してデカールを貼付。保護の油性ニスを吹いて完成！

あと、固定用のスパナを新造。

新造スパナ（左）と付属スパナ（右）。

新造スパナセット時。

　付属スパナだと手で固定しなければならないですが、新造スパナはディスクガードに接触して固定されるので手で押さえる必要がなく、超強力磁石付きなので落ちることもない。カニ目スパナだけに力を集中することができる。通常のディスクグラインダーにあるロックボタン式より確実で快適。

ロックボタンを手で推した状態でカニ目スパナを回すのは作業性が悪い。

TOP工業アジャストピンレンチ「AP-1030」。これが本当のカニ目スパナ。カニの目のような形状。

　TOP工業のアジャストピンレンチ「AP-1030」を持っているので付属スパナを改良する必要もないんですが、簡単な工作なのでやっときました。

　柄の50mm延長と厚み増大で力が入れやすくなり劇的に使い勝手が向上。柄の改良工作は絶対にやった方が良いですよ！

CG-11と無段階変速機構付ディスクグラインダー

　ディスクの交換が面倒なのでもう一台CG-11欲しいな。通常のディスクグラインダなら無段階変速機構のある機種がオススメ。
　ディスクグラインダーは発熱が激しく長時間の連続使用は焼損の原因となる。作業が長くなるようであれば2台以上を用意して交換しながら使う。

　先日作った自作フットスイッチ（オルタネート）とスピードコントローラーの三点セットで使う。

　ちなみに、二流メーカー品だと電源コードに柔軟性のないものを使っているので使いにくい傾向にある。京セラやマキタ、ハイコーキ等のメーカーは柔軟性のある電源コードを採用しているから安心。

[0回]
小型粉塵除去装置　完成！
2021/11/30 23:50

小型粉塵除去装置を作りました。

小型粉塵除去装置

　「小型粉塵除去装置」とは、簡単にわかりやすく言うとDIYに特化した小型空気清浄機です。何故に空気清浄機と呼称しないのかというと、市販品の空気清浄機ほど空気を浄化する能力が無いから。だがしかし、そこが良いのです！

小型粉塵除去装置の特徴
1.フィルター性能
 2.高い機動性
 3.その他

■フィルター性能

　コイツを作った目的はトリマーやサンダーで発生する細かい粉塵を部屋に舞い広がらないようにするため。故に、PM2.5やらウイルスといった目にも見えないレベルのものは眼中に無し。市販品にはそういう割りきったものが無いんですよね。

　フィルター性能を高める必要性がないのでその分吸引力を落とさないで済みます。

・メインフィルター

　フィルターは前面にレンジフード用のフィルターを二枚重ねでセット。

メインフィルター

挟み込み式

　フィルターのセットは簡単な挟み込み式。

　元の素材は焼網です。編み部分を切り取ってアルミ複合板で作った枠に取り付けた。

バーベキュー網。ダイソーで入手。

フィルターの脱着は上部のアルミ部を跳ね上げるだけ。

フィルターに吸い付いたサンダーの粉塵。

掃除機で吸い取ればすぐにフィルター性能復活。

粉塵がビッシリ吸い付いていたのがよくわかりますね。

・水着式フィルター

　細かいチリの除去はあまり重視してはいないのですが、排気口から汚れた空気を撒き散らすのはやっぱり嫌なので、ちょっと対策を講じました。それは「水着式フィルター」。世間では「水式フィルター」と言われていますが、自分は「水着式フィルター」と呼称したい。あ、「水着」は"みずぎ"ではなく"すいちゃく"と読む。

　「水着式フィルター」とは、細かいゴミを水面に吹きつけて水に吸着させるというもの。水は物体をくっつける性質があるのだ。業者の塗装ブースでも水を流してホコリを除去するシステムになっている。

水着式フィルターボックス

　ボックスに水を入れる。中の網は水が暴れてこぼれにくくするため。波消しブロックのようなものですね。

ボックスはダイソーの収納ケース（87☓170☓85）を利用。白は汚れが目立つので黒をチョイス。

　小型粉塵除去装置はこの収納ケースのサイズを基準にして設計しました。

内部構造。DCブロアで吸い込んだ空気を下の水着式フィルターボックスに吹き込ませる。

　水着式フィルターを通過したクリーンな(？)な空気が左から排出。
　ブロアファンは静圧が高いのでこういう用途に適しているのだ。一応水が溢れても支障ないようにコーキング処理を施している。

フタをして引き出しのように本体にセット。

　水着式フィルターにどれほどの効果があるのかは定かではありませんが、水が汚れている様子を見れば多少は効果あるのかと…。

　メインフィルターは100均で売っているレンジフード用フィルター。汚れても掃除機で吸い取れば性能復活。水着式フィルターの水はほぼタダ。つまり、フィルターのランニングコストは0円！

・DCブロアファン

　吸引力の源泉となるファンには大型DCブロアを採用。

山洋電気　SanAce B150

　「掃除機サイレントボックス」でも採用したブロアファン。強力で色々使い道があり重宝している。信頼の日本メーカー製なので連続運転も安心。

動作音はフィルター無しの状態でも42dB程度。結構静か。

あらら Storeで独占販売中。

　「SanAce B150」はメーカー生産終了品なので在庫が無くなったらもう入手不可能。メーカー直販価格は7,000円くらいでした。

つづきはコチラ

[0回]
自作フットスイッチ（オルタネート）
2021/11/29 02:01

オルタネートのフットスイッチを作りました。

自作フットスイッチ（オルタネート）

　「オルタネート」とは一度押すとON、もう一度押すとOFFになるスイッチ方式のことです。押してる時はON、離すとOFFになるスイッチは「モーメンタリ」という。テーブルソーなどで使っているフットスイッチはモーメンタリ。

　まぁ、元はバナソニックの「WH2711KBP」です。作りがとても雑だったので中身のスイッチ部品を取り出して作り直した次第。

Panasonic まごの手式フットスイッチ「WH2711KBP」

　スイッチ部は遊びが多くガチャガチャして押し心地が悪く、電源コードは柔軟性がまったくないのでスイッチ本体の位置が安定しない。パナソニックは基本的に使いやすい製品が多いと思うのだけど、コイツは例外。とてつもなくダメ。

中身のスイッチ。

自作フットスイッチ（オルタネート）内部構造

中に130gの鋼板を入れることで重量を持たせ安定性を確保。元のWH2711KBPは軽くて電源コードにちょっと触れるだけでスイッチ本体動き不快であった。

コンセント（アウトレット）はスイッチ本体後部に配置。

アウトレット

元のWH2711KBPはコンセントプラグ部にアウトレットが配置されていた。

WH2711KBPはのアウトレット部

底面に滑り止めを貼付

　滑り止めはシールタイプなので、使っている内にズレて取れたりするおそれがあるため凹みをつけてそこに貼り付ける構造にした。これでかなりはがれにくくなるハズ。

フットスイッチ上部にホタルランプ。

ホタルランプは電源OFF時に点灯する。なお、スイッチOFF時にも微弱な電流が流れているため電灯などでは薄っすら光る。用途によっては不向きな場合もあるので注意が必要だ。

元のWH2711KBPスイッチ本体との比較。

　高さが34mmもあるのが気になるが、スイッチ部の遊びを極力排除して押し心地を良くし、WH2711KBPの他の欠点も解消したので使い勝手が劇的に向上。使えるヤツになりました。アルミボディで質感、剛性も大幅アップ！

●仕様
寸法：W50☓D100☓H34（突起物除く）
質量：375g（本体のみ：300g）

　自作フットスイッチ（オルタネート）は主にディスクグラインダーでの使用を想定。ディスクグラインダーって電源ON・OFFがしずらいんだよね。それを解消したかった。
　パナソニックはダメダメなWH2711KBPを改良すべきです。

[0回]
